公司電話：0551-65350352插入式渦輪流量計
插入式渦輪流量計按照傳感器形式不同，分為L(zhǎng)WCB/Q切向式傳感器和LWCB/Q軸向式傳感器。 插入式渦輪流量計傳感器（簡稱傳感器）與顯示儀表配套，組成插入式渦輪流量計，可以廣泛用于大口徑管道源水，循環水，凈水等液體流量和總量的測量。
插入式渦輪流量計特點
1.LWCB/Q切向式傳感器的特點
2. LWCB/Q軸向式傳感器的特點
被測管道實測內徑mm
插入桿長度mm
對應于公稱通徑DN的流量范圍m3/h
全流量范圍
準確度為顯示值的±2.5%的流量范圍
準確度為顯示值得±5%的流量范圍
150
906
13-200
20-200
＜20-13
200
23-300
40-300
＜40-23
250
36-450
62-450
＜62-36
300
52-650
90-650
＜90-52
350
70-900
120-900
＜120-70
400
92-1100
160-1100
＜160-92
500
1106
150-1800
250-1800
＜250-150
600
220-2500
360-2500
＜360-220
700
280-3500
450-3500
＜450-280
800
380-4500
640-4500
＜640-380
900
1306
460-5800
800-5800
＜800-460
1000
600-7000
990-7000
＜990-600
1100
700-8500
1200-8500
＜1200-700
插入桿長度mm
對應于公稱通徑DN的流量范圍m3/h
全流量范圍
準確度為顯示值的±2.5%的流量范圍
準確度為顯示值得±5%的流量范圍
150
900
7-200
10-200
＜10-7
200
12-300
20-300
＜20-12
250
18-450
31-450
＜31-18
300
26-650
45-650
＜45-26
350
35-900
60-900
＜60-35
400
46-1100
80-1100
＜80-46
500
1100
75-1800
125-1800
＜125-75
600
110-2500
180-2500
＜180-110
700
140-3500
225-3500
＜225-140
800
190-4500
320-4500
＜320-190
900
1300
230-5800
400-5800
＜400-230
1000
300-7000
495-7000
＜495-300
1100
350-8500
600-8500
＜600-350
插入式渦輪流量計技術參數
抗雜質能力強，切向式葉輪在轉動時可隨時釋放流體中懸浮雜物，使其不纏繞在切向式葉輪的葉片上。
抗電磁干擾和抗振能力強。
傳感器和顯示儀器的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。
更換葉輪和軸承后，儀表系數不變。
流量范圍寬，下限流速低。
成套流量計對流體總量的計量誤差小。
幾乎無壓力損失，節省動力電耗。
傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。
有截止閥的傳感器，安裝和拆卸時都不需斷流。
水平、豎直、傾斜的管道均可使用。
成套流量計的購置、安裝和裝修費用低。
傳感器和顯示儀表的結構及原理都非常簡單、直觀、用戶特別容易掌握其使用和維修技術。
抗電磁干擾和抗振能力強。
更換葉輪和軸承后，儀表系數不變。
流量范圍寬，下限流速低。
成套流量計對流體總量的計量誤差小。
幾乎無壓力損失，節省動力電耗。
傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。
有截止閥的傳感器，安裝和拆卸時都不須斷流。
水平、豎直、傾斜的管道均可使用。
成套流量計的購置，安裝和維修費用低。
被測管道實測內徑mm
LWCB/Q產品分類

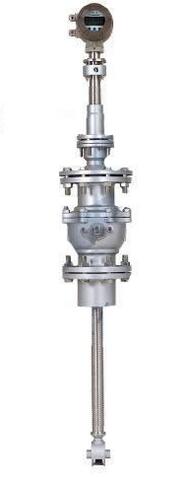

產品結構圖
儀表型號
LWCB/Q-1
LWCB/Q-2
拆裝方式
斷流后拆裝
不需斷流，關閉球閥后即可拆裝
精確度
±2.5%
±2.5%
顯示器
可選
可選
輸出信號
可選：脈沖或4-20mA
可選：脈沖或4-20mA
通訊接口
可選RS485
可選RS485
供電電源
+24VDC±15%
+24VDC±15%
防爆等級
可選ExdIIBT6或ExiaIICT4
可選ExdIIBT6或ExiaIICT4
防護等級
IP65
IP65
整機功耗
＜1W
＜1W
儀表材質
304SS
304SS
公稱壓力
1.0MPa
1.0MPa
測量范圍
-20℃～120℃
-20℃～120℃
環境溫度
-20℃～70℃
-20℃～70℃
